 Technics sh-eh560

Ir para baixo
+2
Alexandre Vieira
pesquita
6 participantes
AutorMensagem
pesquita




Mensagens : 3
Data de inscrição : 30/08/2020

Technics sh-eh560 Empty
MensagemAssunto: Technics sh-eh560   Technics sh-eh560 EmptyDom Ago 30 2020, 20:00

Boa tarde,

Gostava de saber se me podiam ajudar numa situação.
Foi-me dada por um familiar uma Aparelhagem Technics SH-EH560 a qual ele já não usava e também já nem tinha colunas. O que acontece é que liguei umas colunas que tinha em boas condições da Kenwood 8 ohms o som sai uma perfeita porcaria, cheio de distorção quando se aperta com elas.
Sinceramente eu não percebo nada destas coisas e limitei-me a ligar nos locais que me pareciam mais corretos , mas como a aparelhagem tanto do lado direito, como do lado esquerdo tem 3 saídas fiquei sem saber se estou a ligar no sitio certo.
Agradeço a vossa ajuda.

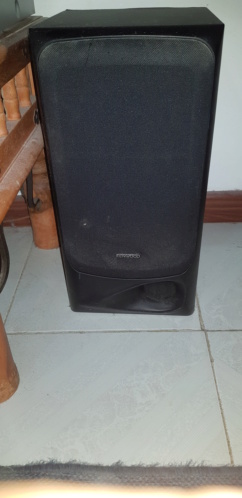

Pedro MesquitaTechnics sh-eh560 20200815
Technics sh-eh560 20200817
Technics sh-eh560 20200816Technics sh-eh560 20200815
Technics sh-eh560 20200817
Technics sh-eh560 20200816


Última edição por pesquita em Dom Ago 30 2020, 21:50, editado 1 vez(es)
Ir para o topo Ir para baixo
Alexandre Vieira
Membro AAP
Alexandre Vieira


Mensagens : 8560
Data de inscrição : 11/01/2013
Idade : 54
Localização : The Other Band

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptyDom Ago 30 2020, 20:49

pesquita escreveu:
Boa tarde,

Gostava de saber se me podiam ajudar numa situação.
Foi-me dada por um familiar uma Aparelhagem Technics SH-EH560 a qual ele já não usava e também já nem tinha colunas. O que acontece é que liguei umas colunas que tinha em boas condições da Kenwood 8 ohms o som sai uma perfeita porcaria, cheio de distorção quando se aperta com elas.
Sinceramente eu não percebo nada destas coisas e limitei-me a ligar nos locais que me pareciam mais corretos , mas como a aparelhagem tanto do lado direito, como do lado esquerdo tem 3 saídas fiquei sem saber se estou a ligar no sitio certo.
Agradeço a vossa ajuda.

Pedro Mesquita


Estimado por favor envie fotos da traseira do amplificador e das colunas para se tentar perceber o que se passa.
Technics sh-eh560 22692
Ir para o topo Ir para baixo
pesquita




Mensagens : 3
Data de inscrição : 30/08/2020

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptyDom Ago 30 2020, 21:28

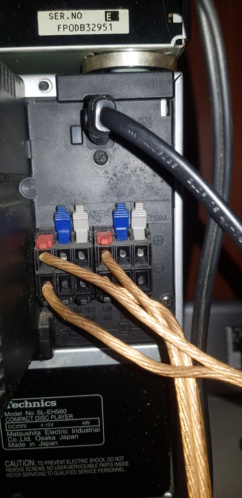

Technics sh-eh560 20200812
Technics sh-eh560 20200814
Technics sh-eh560 20200813
Technics sh-eh560 15988110


Última edição por pesquita em Dom Ago 30 2020, 21:33, editado 1 vez(es)
Ir para o topo Ir para baixo
José Miguel
Membro AAP
José Miguel


Mensagens : 9401
Data de inscrição : 16/08/2015
Idade : 43
Localização : A Norte, ainda a Norte...

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptyDom Ago 30 2020, 21:57

Boa noite!

https://usermanual.wiki/Technics/TechnicsScEh560UsersManual359448.1422399335/amp

Aí tem o manual, pelo que percebi essa aparelhagem usava três colunas e umas ligações um pouco estranhas.

Espero que possa consultar e perceber, eu não chego a perceber como ligar só duas.
Ir para o topo Ir para baixo
Fernando Salvado
Membro AAP



Mensagens : 466
Data de inscrição : 02/03/2018
Localização : Parede

Technics sh-eh560 Empty
MensagemAssunto: Technics sh-eh 560   Technics sh-eh560 EmptySeg Ago 31 2020, 02:12

Caro Pesquita
Como pode constatar pelo manual que o nosso nóvel Administrador lhe enviou, os cabos das colunas estão mal ligados. Se reparar os cabos devem ser ligados nos terminais Vermelho e Branco. Muito cuidado.
Se puder dar uma limpeza nos potenciómetros....também ajudava...
Boas audições...
Ir para o topo Ir para baixo
pesquita




Mensagens : 3
Data de inscrição : 30/08/2020

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptySeg Ago 31 2020, 10:59

Fernando Salvado escreveu:
Caro Pesquita
Como pode constatar pelo manual que o nosso nóvel Administrador lhe enviou, os cabos das colunas estão mal ligados. Se reparar os cabos devem ser ligados nos terminais Vermelho e Branco. Muito cuidado.
Se puder dar uma limpeza nos potenciómetros....também ajudava...
Boas audições...

Caro Fernando,

Agradeço desde já a sua ajuda.
Tal como menciono na exposição do meu problema, sou muito leigo nesta matéria, pelo que eu percebi verifique por favor se é assim como demonstro na foto que os cabos devem estar ligados?
Peço mesmo desculpa mas isto só mesmo fazendo literalmente um desenho.

Obrigado,

Pedro Mesquita
Technics sh-eh560 20200818
Ir para o topo Ir para baixo
Fernando Salvado
Membro AAP



Mensagens : 466
Data de inscrição : 02/03/2018
Localização : Parede

Technics sh-eh560 Empty
MensagemAssunto: Technics sh-eh 560   Technics sh-eh560 EmptyTer Set 01 2020, 00:44

Caro Pedro Mesquita
Pelo que consigo ver no manual de operações, parece-me que o cabo do altifalante deve ser ligado nos terminais Vermelho e Branco; contudo no aparelho aparece o simbolo + na fila de cima e o simbolo - na fila de baixo !!!
Pêla foto dos terminais do aparelho parece que os cabos devem ser ligados um no Vermelho ( + ) e outro,
na fila de baixo, ( -), tal como tem ligados.
As indicações + e - assinaladas nos terminais não parecem de acordo com o esquema de ligações do manual.
Na dúvida, optaria pelo que está assinalado no aparelho: + no terminal Vermelho e - no terminal por baixo do vermelho.
Espero que seja assim...
Boas audições...
Ir para o topo Ir para baixo
TS1lva
Membro AAP



Mensagens : 163
Data de inscrição : 19/09/2017

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptyQui Set 17 2020, 20:50

Atenção que o amplificador é tri-amp...ou seja tem 3 amplificadores dedicados. Technics sh-eh560 22692

Tem saídas onde só tens baixos, médios e agudos.
Ir para o topo Ir para baixo
TS1lva
Membro AAP



Mensagens : 163
Data de inscrição : 19/09/2017

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptyQui Set 17 2020, 23:19

pesquita escreveu:
Technics sh-eh560 20200812

Por acaso até estão bem ligadas.
Mas a saída onde ligaste essas colunas só  te sai graves.... Technics sh-eh560 310490

Falta-te os médios e agudos, que são as outras saídas dedicadas.

Ou seja:

Vermelho >>> Graves, ligação ao woofer
Azul >>> Médios, ligação ao altifalante de médios
Branco >>> Agudos, ligação ao tweeter

Penso que é assim. Technics sh-eh560 22692

A coluna que ligaste não dá, tens de arranjar uma com tri-cablagem (3 entradas).
Ir para o topo Ir para baixo
ricardo onga-ku
Membro AAP
ricardo onga-ku


Mensagens : 6017
Data de inscrição : 02/01/2012
Localização : Terra d'Anglos...e Saxões

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptySex Set 18 2020, 08:41

TS1lva escreveu:
pesquita escreveu:
Technics sh-eh560 20200812

Por acaso até estão bem ligadas.
Mas a saída onde ligaste essas colunas só  te sai graves.... Technics sh-eh560 310490

Falta-te os médios e agudos, que são as outras saídas dedicadas.

Ou seja:

Vermelho >>> Graves, ligação ao woofer
Azul >>> Médios, ligação ao altifalante de médios
Branco >>> Agudos, ligação ao tweeter

Penso que é assim. Technics sh-eh560 22692

A coluna que ligaste não dá, tens de arranjar uma com tri-cablagem (3 entradas).

Se só saem graves isso significa que a filtragem das frequências se faz no amplificador.
Como tal não basta arranjar colunas que permitam tri-wire (rarissimas) mas as colunas que vinham com o sistema originalmente.

Tendo em conta o sistema em questão aconselho uma deslocação ao Cash Converters ou mais provavelmente ao centro de recolha mais próximo.
Ir para o topo Ir para baixo
TS1lva
Membro AAP



Mensagens : 163
Data de inscrição : 19/09/2017

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptySex Set 18 2020, 13:18

O sistema é composto por 3 amplificadores dedicados...tem um circuito DSP, digamos que funciona como um crossover activo e faz a separação das frequências a montante dos amplificadores.

Repara que a ligação às colunas é feita deste modo...
São mesmo "tri-wire"

Technics sh-eh560 Technics-sc-eh560-page6
Ir para o topo Ir para baixo
ricardo onga-ku
Membro AAP
ricardo onga-ku


Mensagens : 6017
Data de inscrição : 02/01/2012
Localização : Terra d'Anglos...e Saxões

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptySex Set 18 2020, 16:10

TS1lva escreveu:
O sistema é composto por 3 amplificadores dedicados...tem um circuito DSP, digamos que funciona como um crossover activo e faz a separação das frequências a montante dos amplificadores.

Repara que a ligação às colunas é feita deste modo...
São mesmo "tri-wire"

Technics sh-eh560 Technics-sc-eh560-page6

Obrigado pelo esquema.

Tal como referi a amplificação activa foi concebida para as colunas que acompanhavam o sistema e não é adequada para nenhum outro modelo.
Ir para o topo Ir para baixo
TS1lva
Membro AAP



Mensagens : 163
Data de inscrição : 19/09/2017

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptySex Set 18 2020, 17:37

Digamos que o amplificador é este Chip:

Technics sh-eh560 ?u=https%3A%2F%2Ftse3.mm.bing.net%2Fth%3Fid%3DOIP
Ir para o topo Ir para baixo
TS1lva
Membro AAP



Mensagens : 163
Data de inscrição : 19/09/2017

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptySex Set 18 2020, 17:43

ricardo onga-ku escreveu:

Obrigado pelo esquema.

Tal como referi a amplificação activa foi concebida para as colunas que acompanhavam o sistema e não é adequada para nenhum outro modelo.

Dar até dá... Technics sh-eh560 22692

Era pegar numa coluna de 3 vias, desfazer de todas as ligações internas e retirar fora o crossover...
Depois era só ligar cabo direto a cada um dos altifalantes, um para o altifalante woofer, 1 para os médios e outro para os agudos(tweeter).
Ir para o topo Ir para baixo
ricardo onga-ku
Membro AAP
ricardo onga-ku


Mensagens : 6017
Data de inscrição : 02/01/2012
Localização : Terra d'Anglos...e Saxões

Technics sh-eh560 Empty
MensagemAssunto: Re: Technics sh-eh560   Technics sh-eh560 EmptySex Set 18 2020, 19:25

TS1lva escreveu:
ricardo onga-ku escreveu:

Obrigado pelo esquema.

Tal como referi a amplificação activa foi concebida para as colunas que acompanhavam o sistema e não é adequada para nenhum outro modelo.

Dar até dá... Technics sh-eh560 22692

Era pegar numa coluna de 3 vias, desfazer de todas as ligações internas e retirar fora o crossover...
Depois era só ligar cabo direto a cada um dos altifalantes, um para o altifalante woofer, 1 para os médios e outro para os agudos(tweeter).

Isso só funcionava se os três altifalantes tivessem a mesma sensibilidade e frequências de corte idênticas às das colunas originais; por outras palavras, só funciona com as colunas originais.

Na minha imodesta opinião é deitar dinheiro à rua, especialmente tendo em conta o potencial limitado do conjunto electrónico em questão.
Ir para o topo Ir para baixo
